篠笛の設計図と寸法データを徹底解説！自作完全ガイド

こんにちは。雅の響きと東方の調べ、運営者の響（ひびき）です。

篠笛を自作してみたい、あるいは自分で音程を調整してみたいと思ったとき、まず必要になるのが正確な設計図と寸法データですよね。でも、いざ調べてみると「どの調子を選べばいいの？」「塩ビ管と竹、どっちが作りやすいの？」「指穴の位置はどうやって決めるの？」と、疑問が次々と出てきてしまう…そんな経験はありませんか。

私自身、篠笛の音色に魅せられてから「どうせなら自分で作ってみたい」と思い立ち、六本調子・七本調子・八本調子それぞれの寸法を調べ、調律の理論を学び、素材選びで悩んだ経験があります。最初は情報がバラバラで混乱しましたが、設計の基礎を理解してからは、製作がぐっとスムーズになりました。

この記事では、篠笛の設計図に必要な基本構造から、調子別の具体的な寸法データ、素材ごとの作り方のコツ、調律の理論、そして製作ステップまでを、できるだけわかりやすくまとめています。篠笛の自作に挑戦したい方、音程の仕組みを理解したい方にとって、きっと役立つ内容になっていると思いますよ。

なお、記事内の数値はあくまで一般的な目安です。最終的な音程の確認や精密な調律については、電子チューナーを使って実際の音を確認しながら進めることをおすすめします。

• 篠笛の各部名称と設計上の役割
• 六本・七本・八本調子の具体的な寸法データ
• 竹と塩ビ管それぞれの製作ポイント
• 調律の理論と自作時のステップ手順

篠笛の設計図を読むための基礎知識

設計図を見ても「どの数値が何を意味するのか」がわからないと、製作はなかなか進みません。まずは篠笛の構造と各部の名称、そして設計上の役割をしっかり把握しておきましょう。ここを理解しておくだけで、後の寸法データや調律の話がぐっとわかりやすくなりますよ。

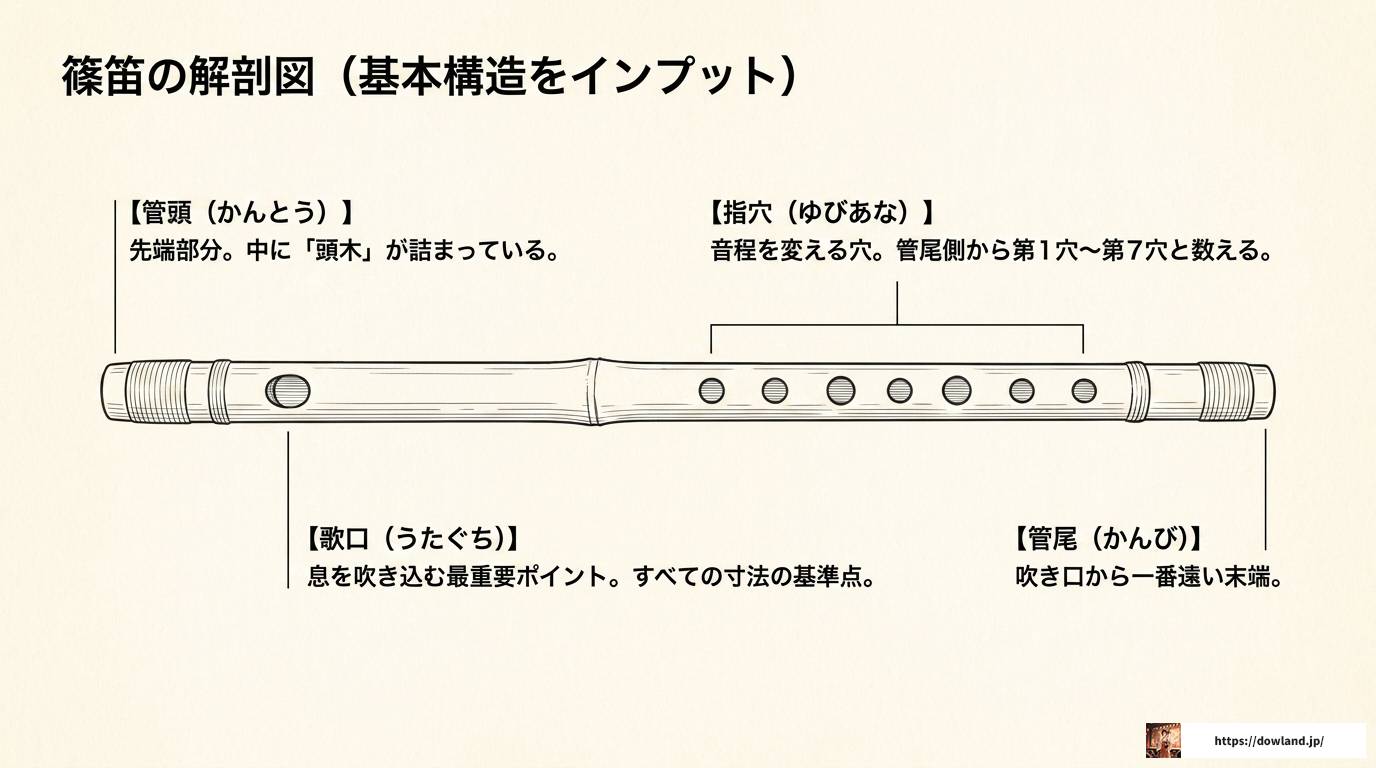

篠笛の各部名称と役割を理解する

篠笛は一見シンプルな構造に見えますが、それぞれの部位が音程や音色に密接に関係しています。設計図を正しく読み解くために、まず各部の名称と機能を整理してみましょう。

管頭（かんとう）

篠笛の先端、つまり吹く側に近い部分のことです。内部には「頭木（かしらぎ）」と呼ばれる詰め物が施されており、管内を密閉する役割を果たしています。頭木の素材としては、コルクや蝋、粘土などが使われます。

歌口（うたぐち）

息を吹き込むための穴で、設計上の最重要ポイントです。すべての寸法の基準点となるため、位置・形状・大きさのどれか一つでもズレると、全体の音程に影響が出てきます。形状は完全な丸ではなく、わずかに横長の楕円形に仕上げるのが一般的です。

頭木（かしらぎ）の位置

歌口の管頭側の端から数ミリ〜十数ミリの位置に配置されるこの詰め物は、音程だけでなく吹奏感（バックプレッシャー）にも大きく影響します。設計図では必ず「歌口端からの距離」として指定されているので、見落とさないようにしましょう。

指穴（ゆびあな）

音程を変化させるために指で塞ぐ穴です。篠笛には通常7つ（七穴）または6つ（六穴）の指穴があります。

古典調（囃子用）では穴が等間隔に並んでいることが多いのに対し、唄物（うたもの）は西洋音階（ドレミ）に合わせるため、穴の間隔や大きさが不均等になっています。自作する場合、どちらのタイプを作るかによって設計図の内容が大きく変わります。

管尾（かんび）

篠笛の末端、吹き口から最も遠い部分です。管尾の仕上げや長さが、最低音の音程に影響することがあります。

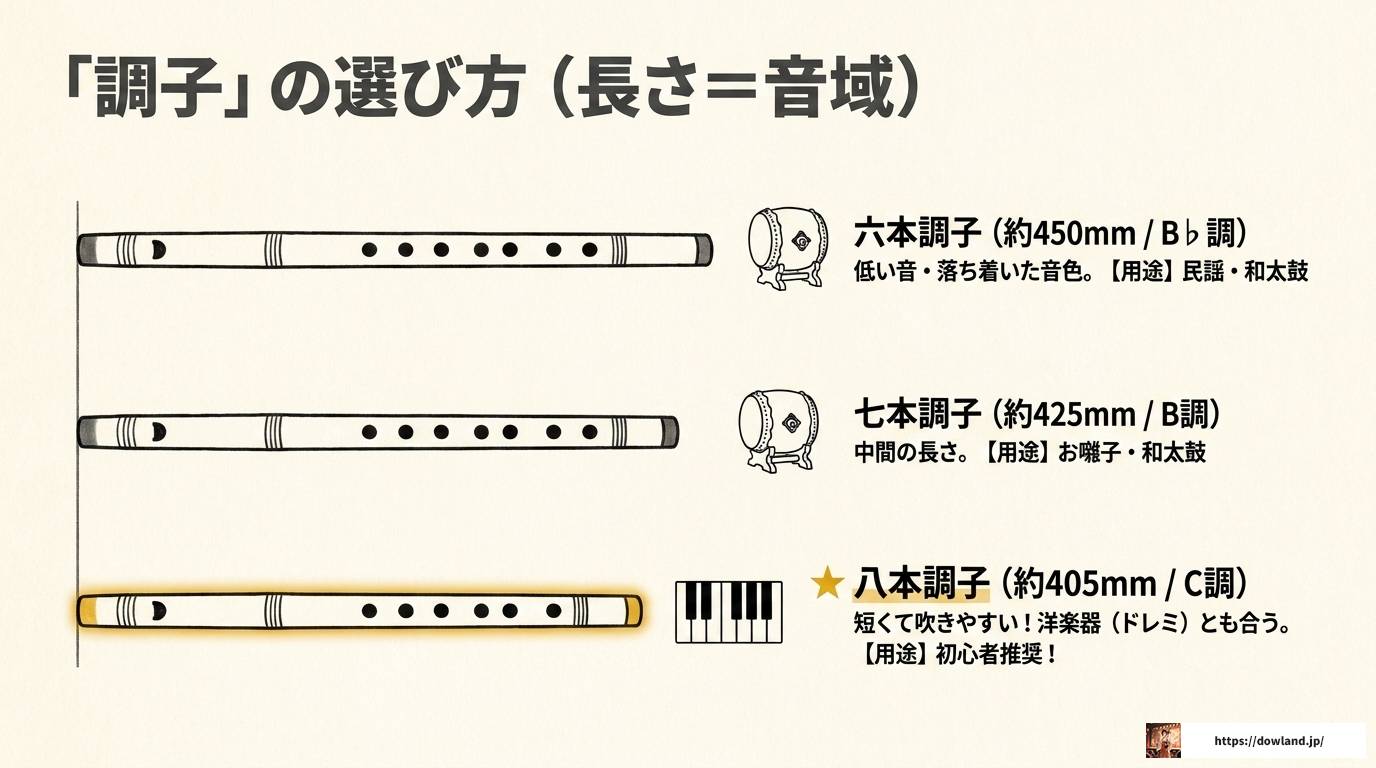

調子（キー）の種類と選び方の基準

篠笛には「一本調子」から「十二本調子」まで、音域（キー）に応じた種類があります。数字が小さいほど管が長く低音になり、大きいほど短く高音になります。

どの調子を選ぶかは、一緒に演奏する楽器や用途によって変わってきます。自作を考えているなら、まず自分の目的に合った調子を決めてから設計に入るのがスムーズですよ。

初めて自作する場合は、洋楽器と合わせやすく設計図の情報も豊富な八本調子（C調）から始めるのがおすすめです。ピアノやギターと一緒に演奏したいなら特にそうですね。

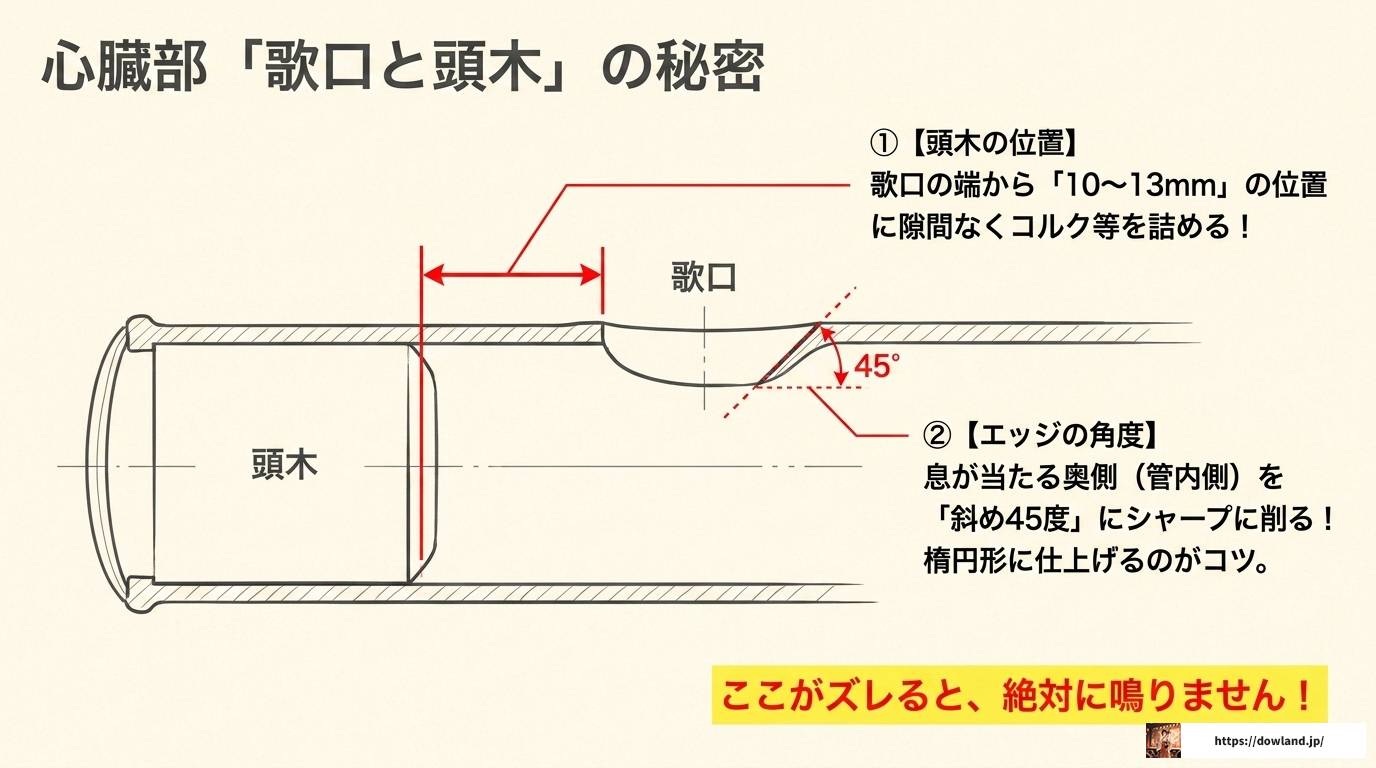

歌口の形状と頭木の位置が音色を決める

篠笛の設計で、最も繊細な部分が歌口の成形と頭木の位置決めです。ここがうまくいかないと、どれだけ指穴の位置が正確でも「鳴らない笛」になってしまいます。

歌口は完全な丸ではなく、横長の楕円形に仕上げるのがポイントです。息があたるエッジ部分、具体的には歌口の奥側（管内側）を斜め45度にシャープに仕上げることで、音が鳴りやすくなります。このエッジが丸くなったり、荒れていたりすると、音がかすれたり、鳴りにくくなったりしますよ。

頭木の位置については、歌口の管頭側の端から10mm〜13mm程度が標準的な目安です。この距離が短すぎるとバックプレッシャーが強くなりすぎて吹きにくく、長すぎると音程が不安定になりやすいので注意が必要です。

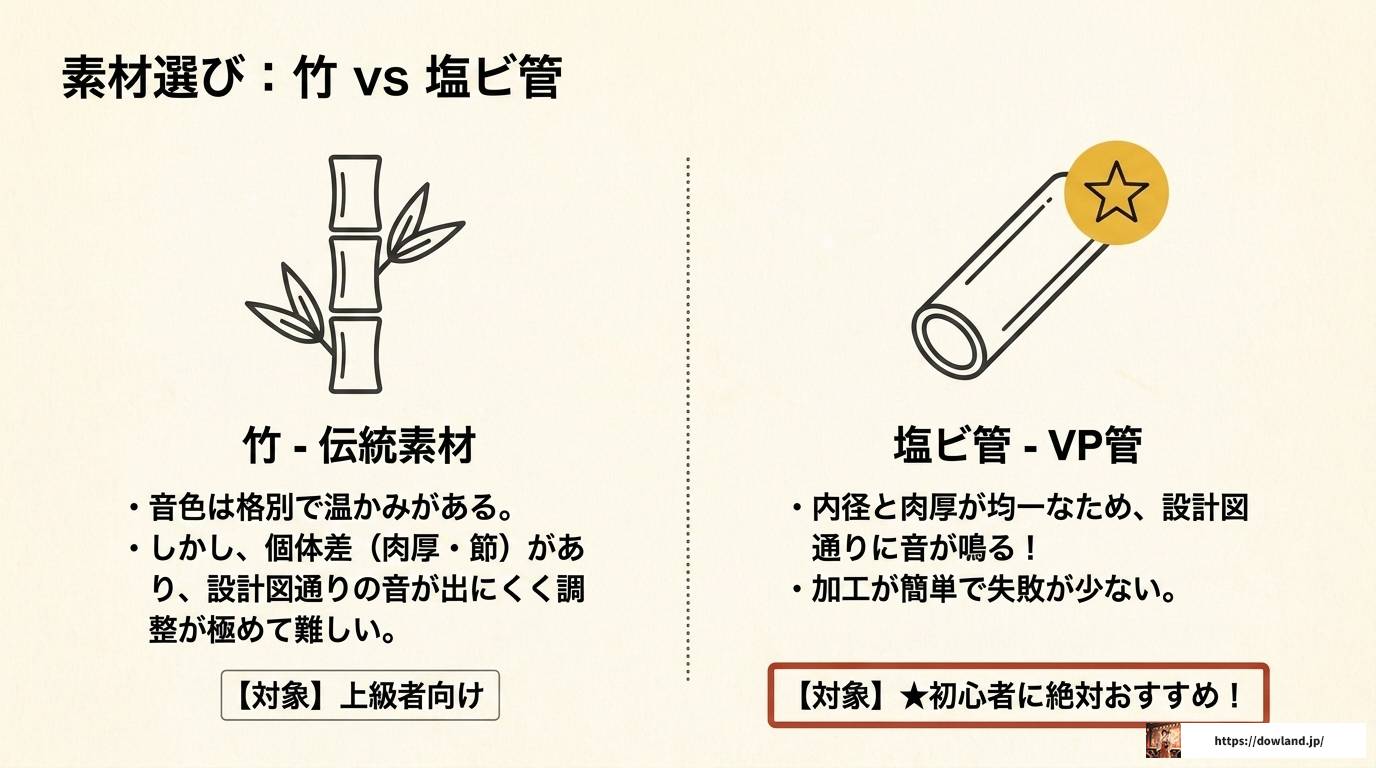

素材による設計上の違いを押さえる

篠笛の自作素材として代表的なのが「竹（女竹・篠竹）」と「塩ビ管（PVC）」の2種類です。見た目や音色だけでなく、設計上の考え方も異なります。

竹の場合は、一本ずつ太さ・肉厚・節の位置・曲がり具合が違います。そのため、固定の設計図通りに作るだけでは正確な音程になりません。内径を均一にするための節抜き作業が必要なうえ、肉厚によって指穴の設計を微調整する必要があります。

塩ビ管の場合は、内径と肉厚が完全に均一なので、設計図の寸法通りに作れば比較的正確な音程が出やすいです。初めて自作に挑戦する方には、加工しやすくて失敗が少ない塩ビ管がおすすめですよ。

篠笛の設計図：調子別の寸法データと製作手順

基礎知識が整ったところで、いよいよ具体的な寸法データと製作の流れに入っていきましょう。ここでは六本・七本・八本調子の唄物（ドレミ調）の標準的な設計寸法と、素材別の製作ポイント、調律の理論、そして実際の製作ステップを順番に解説します。設計図を自分で引く際の参考にしてみてください。

八本・七本・六本調子の設計寸法データ

以下のデータは、塩ビ管など均一な素材で製作する際の標準的な目安値です。竹を使用する場合は、肉厚や内径に応じて微調整が必要になります。数値はあくまで参考値であり、最終的な音程はチューナーで確認しながら調整してください。

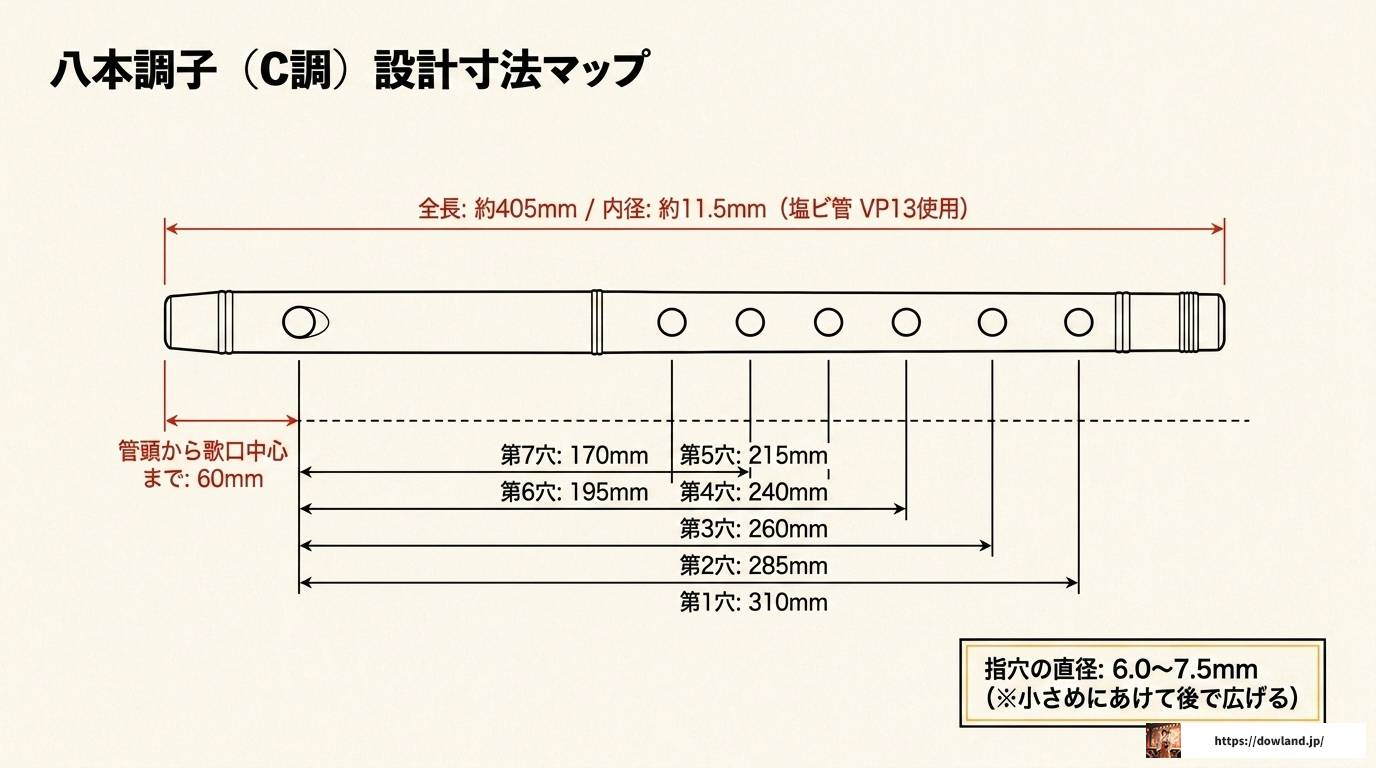

八本調子（C調・基準音C5）

もっともポピュラーな調子で、洋楽器との合奏にも向いています。全長は約405mmとコンパクトで、初心者にも扱いやすいサイズです。

七本調子（B調・基準音B4）

お囃子や和太鼓とのアンサンブルで多く使われる調子です。八本調子よりやや長く、音はわずかに低くなります。

六本調子（B♭調・基準音B♭4）

落ち着いた深みのある音色が特徴で、民謡や和太鼓の伴奏でよく使われます。三調子の中でもっとも管が長く、低い音域をカバーします。

竹素材で作る篠笛の設計ポイント

伝統的な篠笛は女竹（めだけ）や篠竹（しのだけ）を使って作られます。竹ならではの温かみのある音色は格別ですが、自然素材ゆえの個体差があるため、設計の工夫が必要です。

内径を均一にする「節抜き」

竹の内側には節（ふし）があるため、まずこれをきれいに削り取る「節抜き」が必要です。節が残っていると内径が不均一になり、音程が安定しません。細長い棒ヤスリや鉄棒を使って、内側を円筒状に近づけるよう丁寧に削りましょう。

テーパー（先細り）を活かした設計

竹は根元側が太く、先端側が細い形状をしています。篠笛を作るときは、太い方を歌口側（管頭）、細い方を管尾側に配置するのが一般的です。この向きにすることで、高音域（大甲音）が出やすくなります。

肉厚による音程のズレを考慮する

竹の肉厚が厚いほど、指穴の「トンネル（穴の深さ）」が深くなります。これにより音程が下がりやすくなるため、肉厚な竹を使う場合は設計図よりも指穴の直径を少し大きくするか、穴の位置をわずかに歌口寄りに設計する必要があります。

竹の個体差が大きいため、「設計図通りに作ったのに音程が合わない」ということは普通に起こります。それも含めて竹笛作りの醍醐味だと思って、チューナーを手元に置きながら根気よく調整してみてください。

塩ビ管で作る篠笛の設計ポイント

初めて篠笛を自作するなら、塩ビ管（PVC）はかなりおすすめですよ。安価で入手しやすく、内径と肉厚が均一なので、設計図の数値通りに作れば比較的正確な音程が出やすいです。

使用する規格の選定

篠笛製作にはVP管（水道用硬質塩化ビニル管）が適しています。肉厚が適度にあり、指穴の縁を斜めに削る（面取り）加工もしやすいです。

調子別のおすすめ規格は以下の通りです。

• 八本調子・七本調子：VP13（内径13mm、外径18mm、肉厚2.5mm）
• 六本調子：VP16またはVP13の大きめのもの（内径に応じて選定）

加工時の注意点

塩ビ管はプラスチック用のドリルやリーマーを使えば、竹のように繊維に沿って割れる心配がなく、きれいな丸穴を開けることができます。ただし、摩擦熱で素材が溶けることがあるので、低速で丁寧に作業するのがポイントです。

また、指穴の縁（エッジ）を軽くサンドペーパーやヤスリで面取りすると、指なじみが良くなり、音の立ち上がりも改善されます。仕上げにひと手間かけると完成度がぐっと上がりますよ。

篠笛の調律理論：管長と音程の関係

篠笛の音程は「管鳴り（閉管の共鳴）」の原理に基づいています。設計図を自作・修正する際に知っておきたい調律の基本ルールをまとめます。

管長と基本音程の関係

歌口から管尾（または開いている指穴）までの距離が「実効管長」です。

• 管長が短くなる → 音程が高くなる
• 管長が長くなる → 音程が低くなる

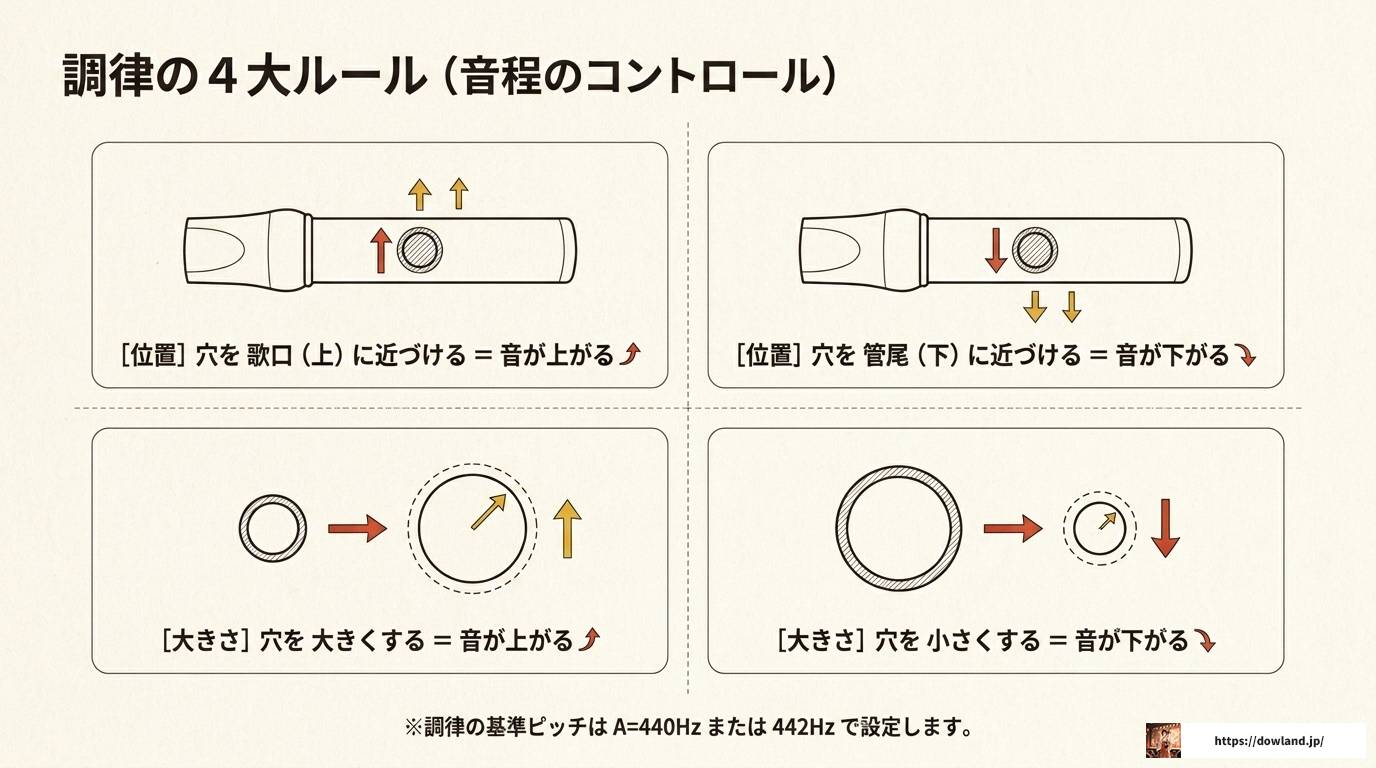

指穴の位置と大きさの相関関係

指穴の設計で特に重要なのが、位置と直径の関係です。

• 穴の位置を歌口に近づける → 音程が上がる
• 穴の位置を管尾に近づける → 音程が下がる
• 穴の直径を大きくする → 音程が上がる（実効管長が短くなったのと同じ効果）
• 穴の直径を小さくする → 音程が下がる

この4つのルールを頭に入れておくと、調律作業がずっとスムーズになります。「音程が低い → 穴を歌口側に少し削り広げる」これだけ覚えておけば、現場での調整はほぼ対応できます。

なお、篠笛の音律については、伝統的な日本音楽の観点から国立音楽大学などの研究機関でも研究が進んでいます。理論を深掘りしたい方は学術資料も参考にしてみてください。

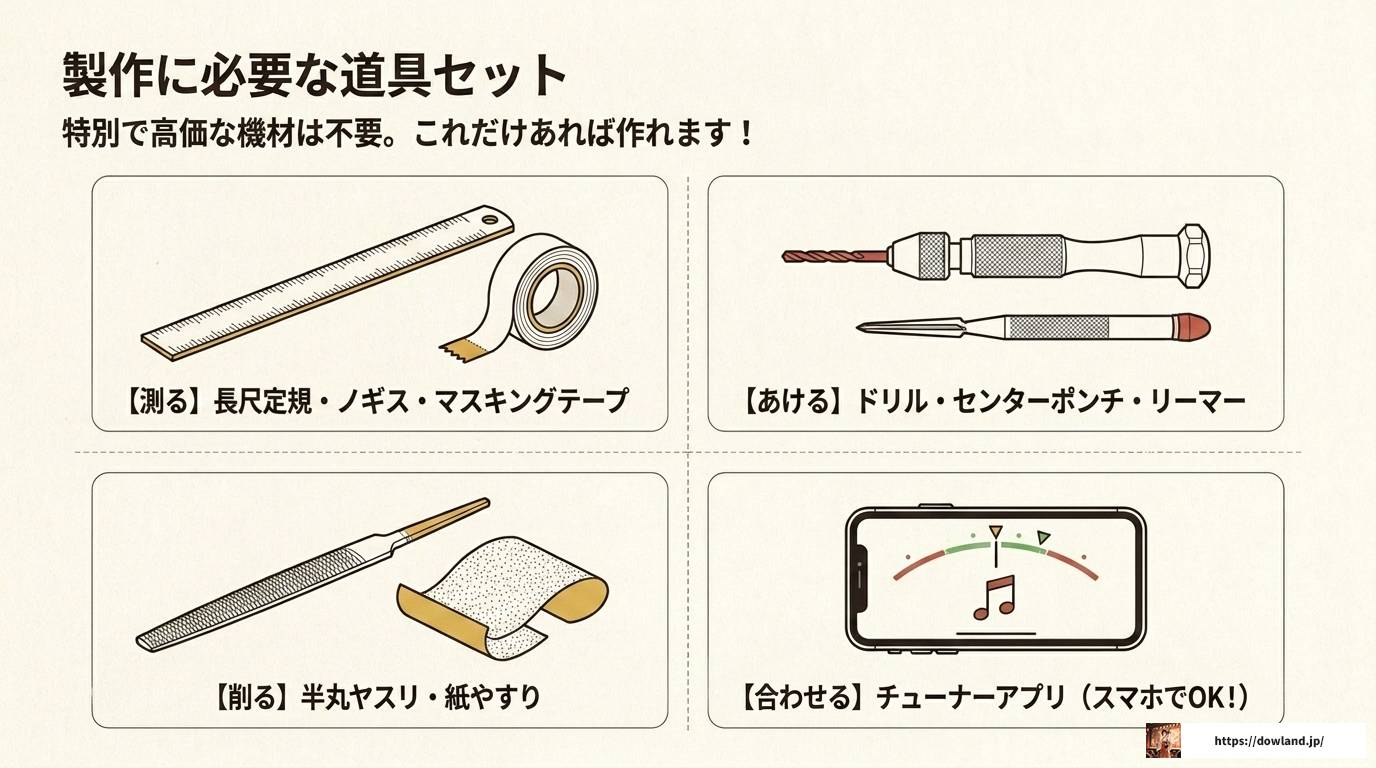

製作に必要な道具と使い方

設計図をもとに製作を始める前に、必要な道具を揃えておきましょう。特別に高価な工具は必要ありませんが、測定精度と穴あけの精度が仕上がりを左右します。

測定・ケガキ工具

• ノギス：内径・外径・穴径の正確な測定に使います。0.1mm単位で測れるデジタルノギスが便利です。
• スチールルール（長尺定規）：歌口から各指穴までの距離を正確に測るために必須です。
• マスキングテープ：管に貼り付けて、その上に中心線や穴の位置を鉛筆で書き込むと、ズレにくくて失敗が減ります。

穴あけ工具

• センターポンチ：ドリル刃が滑らないように、先に印をつける工具です。
• 電気ドリルまたはピンバイス：下穴から徐々にサイズを大きくして開けていきます。
• 木工用ショートビットまたはステップドリル：塩ビ管や竹に使いやすい形状です。
• シャーシリーマー：穴を同心円状にきれいに広げる工具で、調律作業には欠かせません。

仕上げ・調整工具

• 半丸ヤスリ・丸ヤスリ：歌口の成形や指穴の微調整に使います。
• サンドペーパー（#240〜#800）：バリ取りと表面仕上げ用です。
• 電子チューナー：スマートフォンのアプリでも代用可能です。

篠笛の自作ステップを順番に解説

道具と設計図が揃ったら、いよいよ製作スタートです。失敗しないために、工程の順番を守ることが大切ですよ。特に指穴の調律は「必ず管尾側から順番に」というルールを守りましょう。

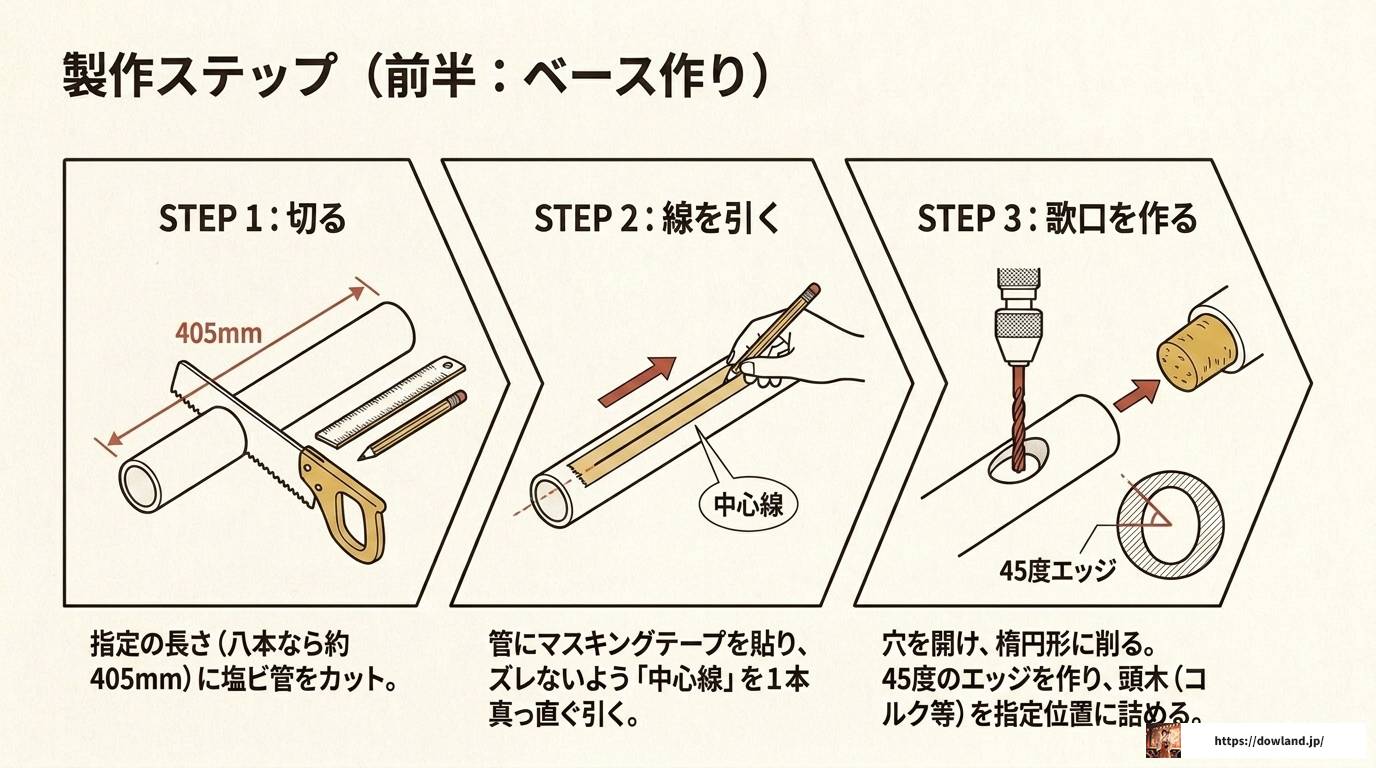

STEP1：材料の切り出し

設計図の全長に合わせて、竹または塩ビ管をカットします。塩ビ管はパイプカッターを使うときれいに切断できます。竹は金鋸でカットしたあと、切断面をサンドペーパーで平らに仕上げましょう。

STEP2：中心線のケガキ

管の側面に一本の直線（中心線）を引きます。すべての指穴と歌口はこの中心線上に配置します。マスキングテープを管に巻き付けて、その上に線を引くと作業しやすいです。

STEP3：歌口の穴あけと成形

まず小さな下穴を開け、徐々にドリルを大きくして目標のサイズに近づけます。そのあとヤスリを使って楕円形に成形します。歌口の奥側エッジをシャープに仕上げることが音を鳴らすための最重要ポイントです。ここをていねいに仕上げると、完成後の音の出やすさが全然変わります。

STEP4：頭木の挿入

コルク栓などを管頭から押し込み、歌口の端から指定の距離（10mm〜13mm程度）の位置で固定します。すき間がないように密閉されているか確認してから次に進みましょう。

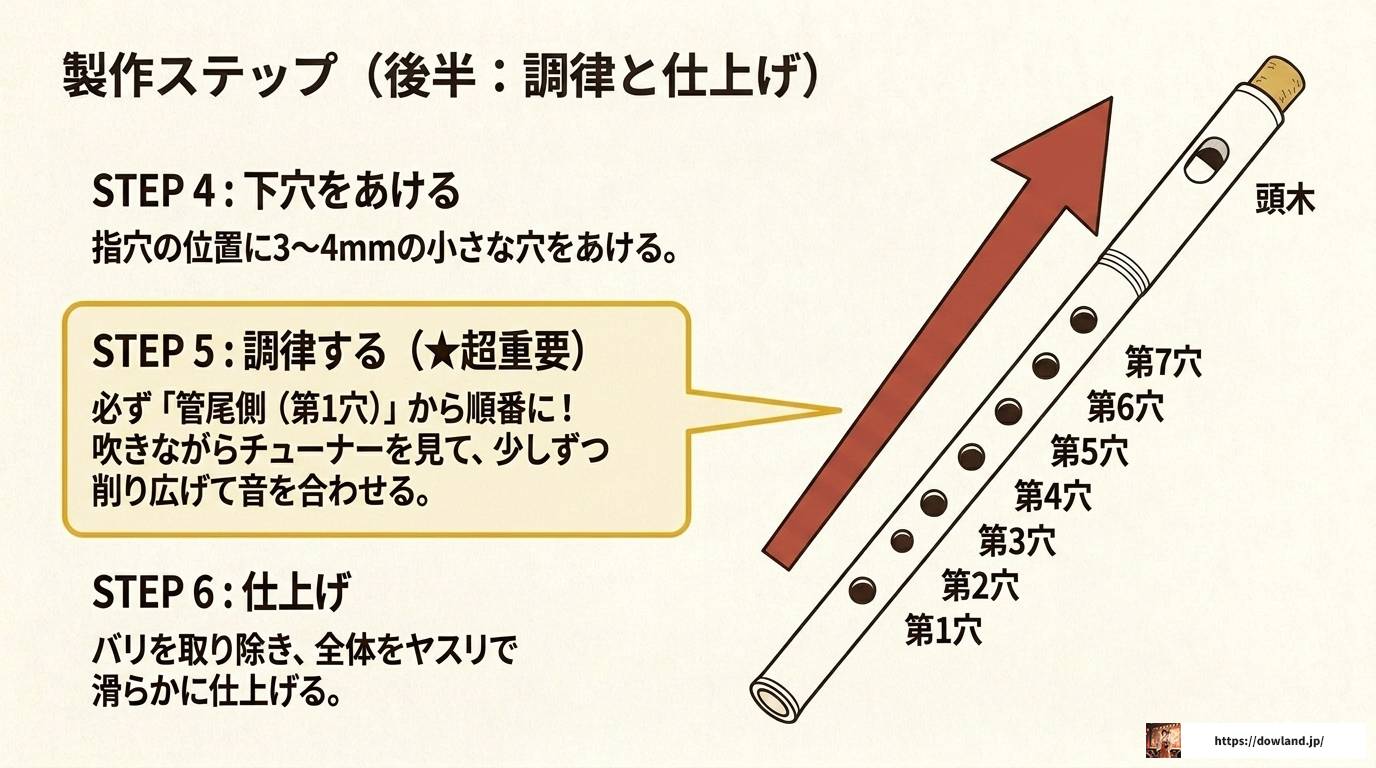

STEP5：指穴の下穴あけ

設計図の位置にポンチで印をつけ、すべての指穴に3mm〜4mmの下穴を開けます。この段階ではまだ調律前なので、小さい穴でOKです。

STEP6：調律しながら穴を拡張

管尾に近い第1穴から順番に調律を行います。実際に吹いてチューナーで音程を確認し、低ければ穴の歌口側エッジを少しずつ削り広げます。目標のピッチに達したら次の穴へ。必ず第1穴（管尾側）から順番に進めることが鉄則です。

STEP7：仕上げ

すべての穴の調律が終わったら、内側と外側のバリを丁寧に取り除き、サンドペーパーで滑らかに仕上げます。竹の場合は内部に漆やカシュー塗料を塗ることで、防湿性と音の響きが向上します。

篠笛の設計図を活かした自作まとめ

篠笛の設計図を読み解くには、各部の名称と役割、調子別の寸法データ、調律の理論、製作ステップ…と、覚えることがたくさんあるように見えますが、一つひとつ順番に理解していくと意外とシンプルです。

特に大切なのは以下の3点です。

• 歌口の形状と頭木の位置が音色と吹奏感を決める
• 指穴は「やや小さめに開けてチューナーで確認しながら広げる」が基本
• 調律は必ず管尾側（第1穴）から順番に行う

初めて自作に挑戦するなら、まずは塩ビ管を使った八本調子から始めてみることをおすすめします。失敗しても材料費が安く、設計図通りに進めやすいので、製作の流れを体で覚えるのに最適ですよ。

篠笛の設計図に関する知識を身につけることで、既製品の笛を調整したり、自分の好みの音色に合わせてカスタマイズする楽しみも広がります。ぜひ、自分だけの一本を作り上げてみてください。

また、篠笛の音楽的な背景や演奏技法についても興味が湧いてきたら、当サイトの他の記事も参考にしてみてください。和の音楽の世界はとても奥深くて、知れば知るほど面白いですよ。

最後に、この記事の内容はあくまで一般的な参考情報です。篠笛の製作や調律は繊細な作業を伴うため、より正確な情報や専門的なアドバイスが必要な場合は、篠笛製作の専門家や工房に相談されることをおすすめします。
